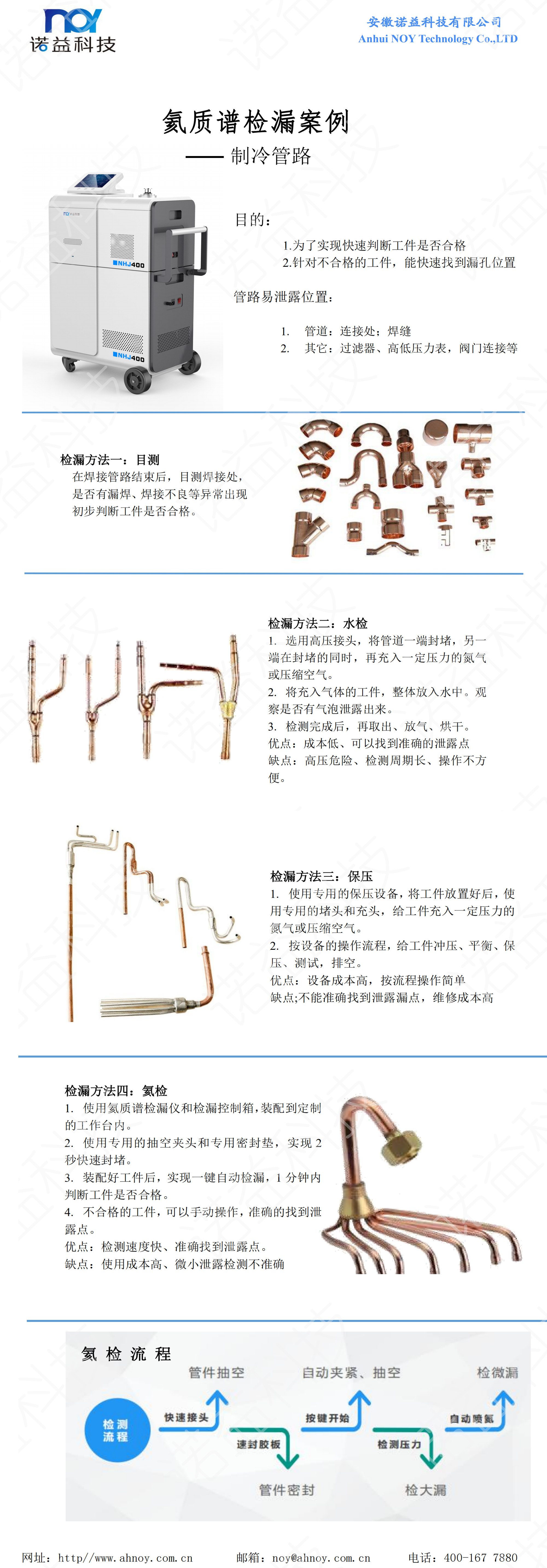

制冷管道氦质谱检漏

发布日期:2020-05-23 浏览次数:1384

制冷管道氦质谱检漏的目的:

1.为了实现快速判断工件是否合格

2.针对不合格的工件,能快速找到漏孔位置

管路易泄露位置:

L2管道:连接处:焊缝其它:过滤器、高低压力表,阀门连接等

检漏方法一:目测

在焊接管路结束后,目测焊接处,是否有漏焊、焊接不良等异常出现初步判断工件是否合格。

检漏方法二:水检

1.选用高压接头,将管道一端封堵,另一端在封堵的同时,再充入一定压力的氮气或压缩空气。

2.将充入气体的工件,整体放入水中。观察是否有气泡泄露出来。

3.检测完成后,再取出、放气、烘干。

优点:成本低、可以找到准确的泄露点缺点:高压危险、检测周期长、操作不方便。

检漏方法三:保压

1.使用专用的保压设备,将工件放置好后,使用专用的堵头和充头,给工件充入一定压力的氮气或压缩空气。

2.按设备的操作流程,给工件冲压、平衡、保压、测试,排空。

优点:设备成本高,按流程操作简单缺点;不能准确找到泄露漏点,维修成本高

检漏方法四:氦检

1,使用氦质谱检漏仪和检漏控制箱,装配到定制的工作台内。

2,使用专用的抽空夹头和专用密封垫,实现2秒块速封堵。

3,装配好工件后,实现一键自动检漏, 1分钟内判断工件是否合格。

4,不合格的工件,可以手动操作,准确的找到泄露点。

优点:检测速度快、准确找到泄露点

缺点:使用成木高、微小泄露检测不准确
