氦质谱检漏仪检漏方法 吸入法

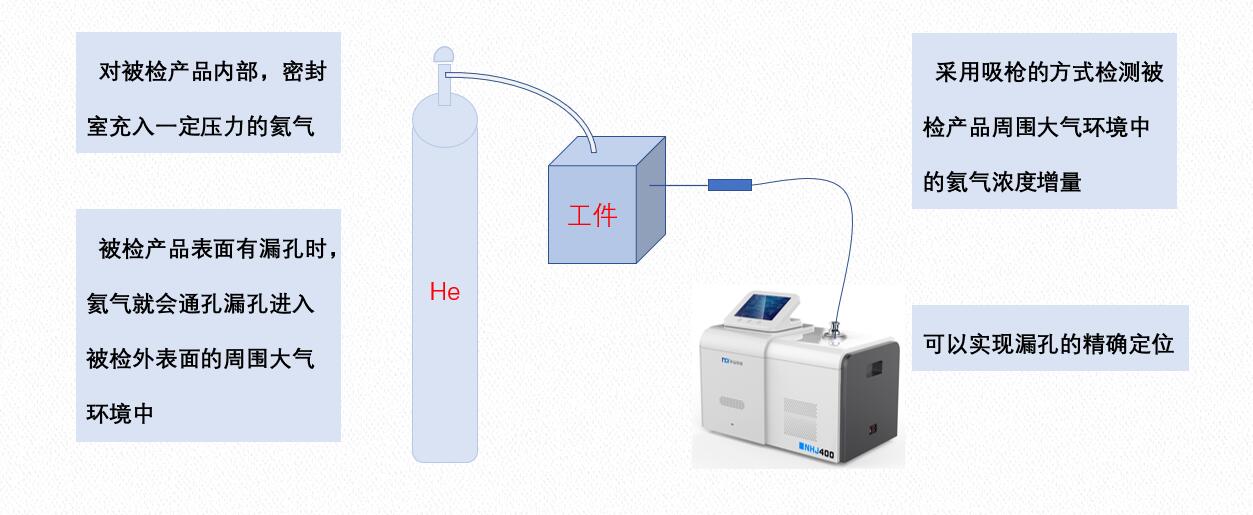

被检工件冲入高于大气压的探索气体氦气，氦质谱检漏仪的检漏口链接吸枪。当被检工件有泄漏时，泄漏的氦气被吸枪吸入氦质谱检漏仪，而被检测。吸枪在被检工件表面移动，同时注意检漏仪的漏率变化，一旦漏率增加，吸枪所指位置就是漏点所在。因此吸入法是能确定漏孔位置的检漏方法。

与抽真空相比，吸入法的区别在于被检工件不与检漏仪连接，检漏仪是通过吸枪采集被检工件泄漏到大气中的氦，包括正常空气所含5.2ppm的氦气。

由于移动吸入法受吸枪和被检工件的距离，吸枪移动的速度和环境空气中等诸多因素的影响，很难100%的吸取泄漏的氦，所以移动吸入法并不适合大范围找漏，因为移动速度不能过快（以不超过10毫米/秒为宜）因而费事太多跟不上流水线生产的街拍。据研究表明，在周边环境良好，即有效的防止氦干扰的情况下，吸入法能检测得漏率为1*10-8Pa.m3/s的漏孔。

由于氦比空气轻，且扩散快，移动吸入法检漏是，顺序应遵循自下而上的原则，在某些特定情况下，可将吸枪端口做成一定形状，直接罩住焊缝，接头等疑似漏点，这样做跟好的接近100%吸入泄漏氦。

关于响应时间，自吸枪触及氦，到氦气检漏仪显示漏率信号达稳定值63%的时间，成为吸枪响应时间。这个时间与吸枪结构有关。也包含氦质谱检漏仪的响应时间。吸枪越长响应时间也越长。对于响应时间太长的吸枪，必须降低吸枪移动速度，否则很难找出漏孔的位置。我们可采用快速吸枪，优点在于大采气量加快响应能快的找到大漏。
