水冷板氦质谱检漏仪的应用

诺益NOY氦质谱检漏仪应用于水冷板检漏

水冷板的主要功能是吸收加热元件的热量，并将其传递到液体中。为了保证水冷板的良好导热性，便于带走电池产生的热量进行冷却，考虑到新能源汽车的减重，大部分水冷板都是铝合金的。其原理是在金属板中加工形成流动通道，电子元件安装在金属板表面，冷却液从进口流出，从而带走元件发出的热量。根据国家标准GB38031-2020《电动汽车动力电池安全要求》IP67标准；因此，在生产过程中，不仅要测试电池和电池组的气密性，还要测试水冷板的气密性，因为其密封性能也直接关系到整车的安全性和动力性能。

水冷板是新能源汽车电池冷却管理系统的重要组成部分，对电池的冷却和保护起到了很好的作用。

通俗的来讲，水冷板便是在发热设备后边安装一个有“冷循环的冷水板”。大部分用在各种工业电气，新能源电动车，功率较大的电子通信设备上，利用水冷循环完成热量传递进而完成温度调节。

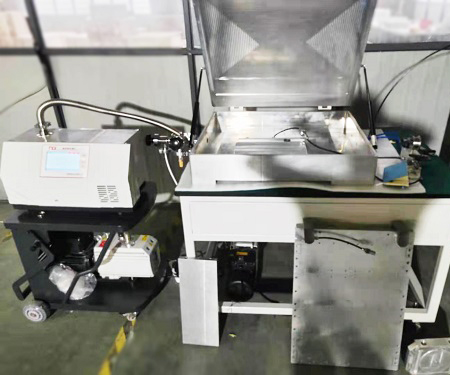

在工业生产水冷板的加工中，用氦质谱分析检漏仪来检验水冷板的密封性很有必要。一般氦检漏方式大致可分成三种，即喷氦法（负压力法），吸枪法（正压力法），真空室法。就几类方式的敏感度相对而言，喷氦法的灵敏度高些，可是在检漏一定内压的、繁杂工作状况的水冷板时，也害怕准确地说喷氦法的敏感度便是高，由于抽时间喷氦能够节省氦气，但无法精确仿真模拟设备具体承受压力工作状况，可能漏验。真空室法检验精确度高，机器设备一次性投资大，针对一些低附加值的设备而言成本费非常高。吸枪法尽管敏感度略低，却有利于实际操作，能够仿真模拟水冷板具体情况标准，只要一台标准机加上吸枪就可以完成检漏，可行性分析高，因而深受亲睐。

吸枪法检漏的基本原理便是在被检件腔身体内冲进一定的压力的氦气（必须是氦氮混和），随后用一个联接在检漏仪里的专用型吸枪摄像头去网络嗅探异常的泄露点，一般是管道接头、焊接及法兰连接处等，相对性而言，实际操作时数据可视化的。一旦泄露指标值不过关，该部位点的氦气就会被吸枪捕捉到并经氦质谱分析检漏仪剖析得到泄露标准值。

吸枪法检漏尽管方便快捷，却也存在的问题，比如氦气成本费（可考虑回收利用或混合气体）、受环境危害大（如大漏设备比较多，环境中的氦气浓度值偏高）等。综合性利与弊，吸枪法检漏水冷板也是一种发展趋势，传统式的水检因为效率低，检完还要提升烘干处理等工艺流程，检验成本费尽管便宜，可是微小泄露测不出来了。因而，氦检吸枪检漏大有作为，有较大的销售市场应用空间。
