氦质谱检漏仪在板式换热器检漏的应用

板式换热器为什么需要检漏？

在换热器的设计和制造过程中，需要进行检漏的情况越来越普遍。泄漏是绝对的，没有泄漏是相对的。在使用板翅式换热器时，不仅要知道是否有泄漏，还要知道泄漏率是多少。诺益氦质谱检漏仪已成功应用于该行业。

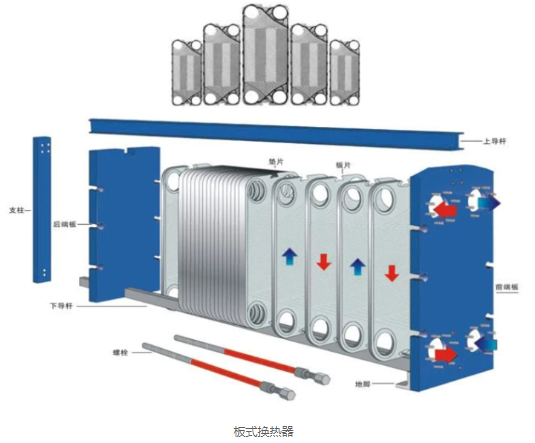

板式换热器是一种应用广泛的新型高效、紧凑型换热器，一般由传热板、密封垫片和压缩装置三个主要部件组成。它的结构由一系列平行的薄金属片组成，波纹表面相互堆叠。许多瓦楞板是按一定的间隔冲压而成，四周用垫圈密封，并用框架和压紧螺钉重叠压紧。板片和垫片的四个角孔形成流体分配管和收集管，同时将冷热流体合理分离，使其在每块板片两侧的流道中流动，进行热交换通过盘子出来。板式换热器具有换热效率高、热损失小、结构紧凑轻便、占地面积小、安装清洗方便、使用寿命长等优点。

板式换热器外漏主要是渗漏

为了避免板换热器外漏的发生，需要对板片和板片的密封处、板片二道密封泄漏槽部位以及端部板片与压紧板内侧密封处进行氨质谱检漏。

为了避免串液故障发生，需要对导流区域和二道密封区域进行氦质谱检漏。

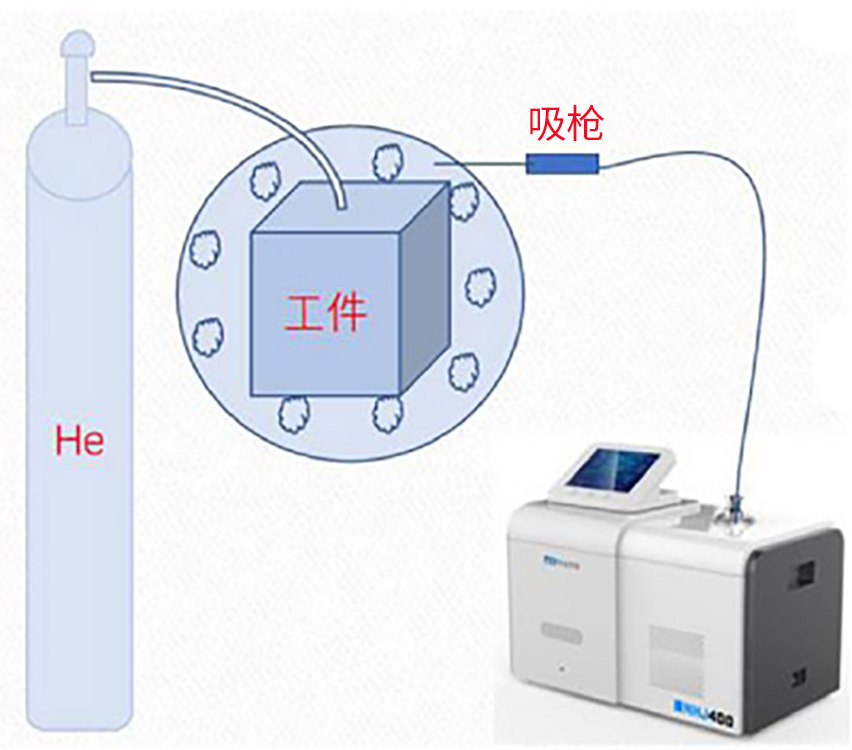

对于可能发生外漏部位的氦质谱检验，如果检验时机为出厂检验，同时检验环境通风条件良好，可以采用氦罩法、喷氦法和吸枪法。

采用真空法进行检漏时，采用水环泵、旋片泵、不锈钢波纹管、球阀、节流阀组建真空系统。首先使用水环泵抽真空，然后充入氦气，再次使用水环泵抽真空，反复几次对换热器内部抽出水蒸气和粉尘。使用工业吸尘器对换热器外表面除尘和干燥。使用旋片泵抽真空和氦气置换的方式对换热器内部进一步干燥。干燥后在管热管抽真空后，在可疑的漏点喷氦气，观察氦检仪显示情况。对漏点进行堵漏。

在工程应用领域，还需考虑检验方法的稳定性，在足够长的时间里要求灵敏度可靠，以便进行复查和定量测量，确保检验的可靠性和可重复性。为满足现场性能可靠、使用和维护方便的要求，需选择结构简单，操作维护方便，经济适用的检漏用设备和仪器。

验收标准是选择检验实施方法的关键，如果验收标准要求的泄漏率小于1×10-7Pa.m3/s，一般采用实施较为方便的吸枪法，反之一般采用真空检漏法。在使用真空检漏法和喷氦法时，需对换热器内部建立真空状态。板式换热器的结构特点使密封边界的面积很大，在此必须考虑设备材料放气和流导对氦质谱检漏的影响。通常材料的放气现象会影响真空室的极限压力和工作压力，使氦质谱仪无法启动。为建立良好的真空状态，需增加辅助泵避免真空室压力升高。

如需了解更多，欢迎联系诺益！安徽诺益科技生产的氦质谱检漏仪凭借卓越的品质及稳定的性能已广泛应用在众多行业上，满足各种应用.公司建立了完善的售后服务体系，配备了专业的维修工程师，对客户的服务要求实行24小时响应，为产品的稳定运行提供了有力的保障。
